Auton A-luokan Ambient Light

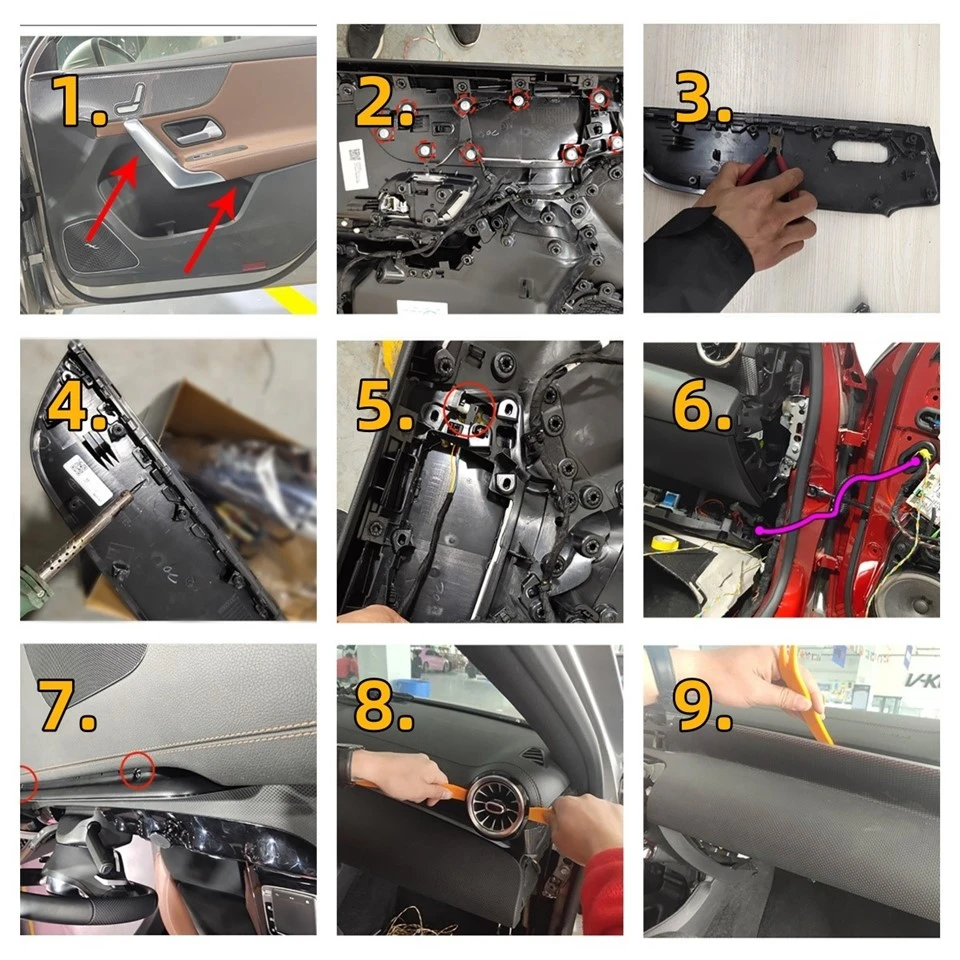

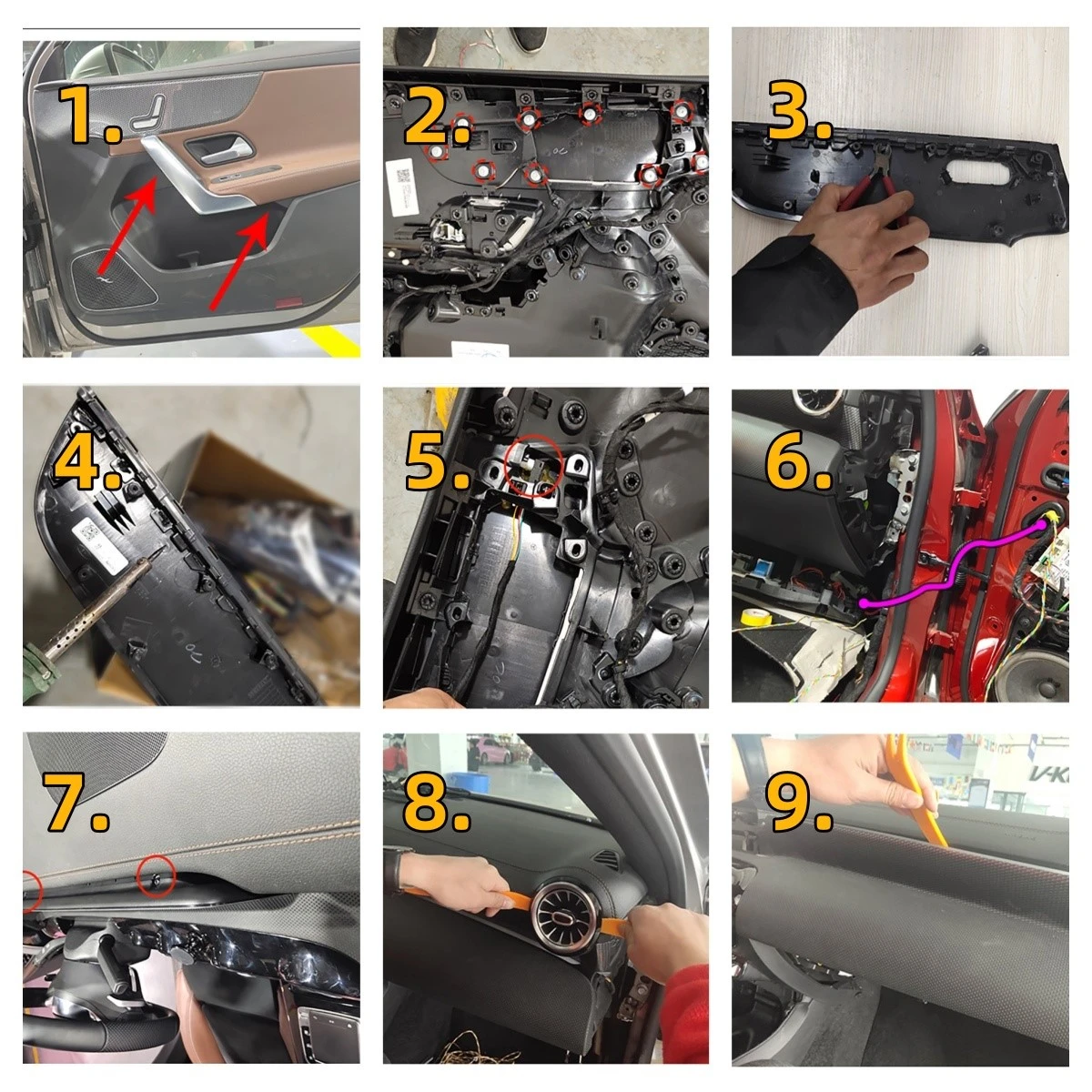

● Irrota kaksi T30-ruuvia nuolesta ja irrota ovipaneeli irrottamalla ne alhaalta ohuella muovisella vääntölevyllä.

● Löysää punaisen ympyrän ruuvit ja irrota pieni puulevy.

● Irrota koristepaneelin muoviset hitsauskohdat diagonaalisilla pihdeillä, sähköjuottimella tai katkaisukoneella ilman alkuperäisen auton ympäristön valoa. Käytä samaa menetelmää keskusohjauspaneelin hitsauspisteiden poistamiseen ja korvaa se koristelistalla, jossa on ympäristön valo.

● Hitsaa koristepaneeli ympäristön valolla sähköjuottimella. Jos se ei tunnu kiinteältä, voit myös käyttää kuumasulateliimaa vahvistamaan sitä.

● Asenna valonlähteen lampun pää. Kun kytket lamppua, kiinnitä huomiota siihen, onko lampun pää asetettu paikalleen ja onko sisällä oleva siru valonauhan keskelle päin. Sido se teipillä yhteen alkuperäisen auton köyden kanssa, jotta lampun pää ei vedä ja putoa.

● Ohjaa auton sisäpuolelta ovipaneelin ympäristövalon jatkojohto oviletkusta ovipaneeliin ja liitä se ympäristön valolinjallamme. Ovipaneelin ympäristövalo on asennettu.

● Punaisessa ympyrässä on kaksi T20-ruuvia. Kun olet poistanut sen, nosta se ylös irrottaaksesi auton alkuperäinen näyttö.

● Väännä ilmanpoistoaukot molemmilta puolilta ensin vääntölevyllä. Väännä se suoraan. Sisällä ei ole ruuveja. Jos on myös ylimääräinen ilmanpoistoilmavalo, keskellä oleva ilmanpoistoaukko voidaan irrottaa suoraan kytkemällä se pistorasiaan.

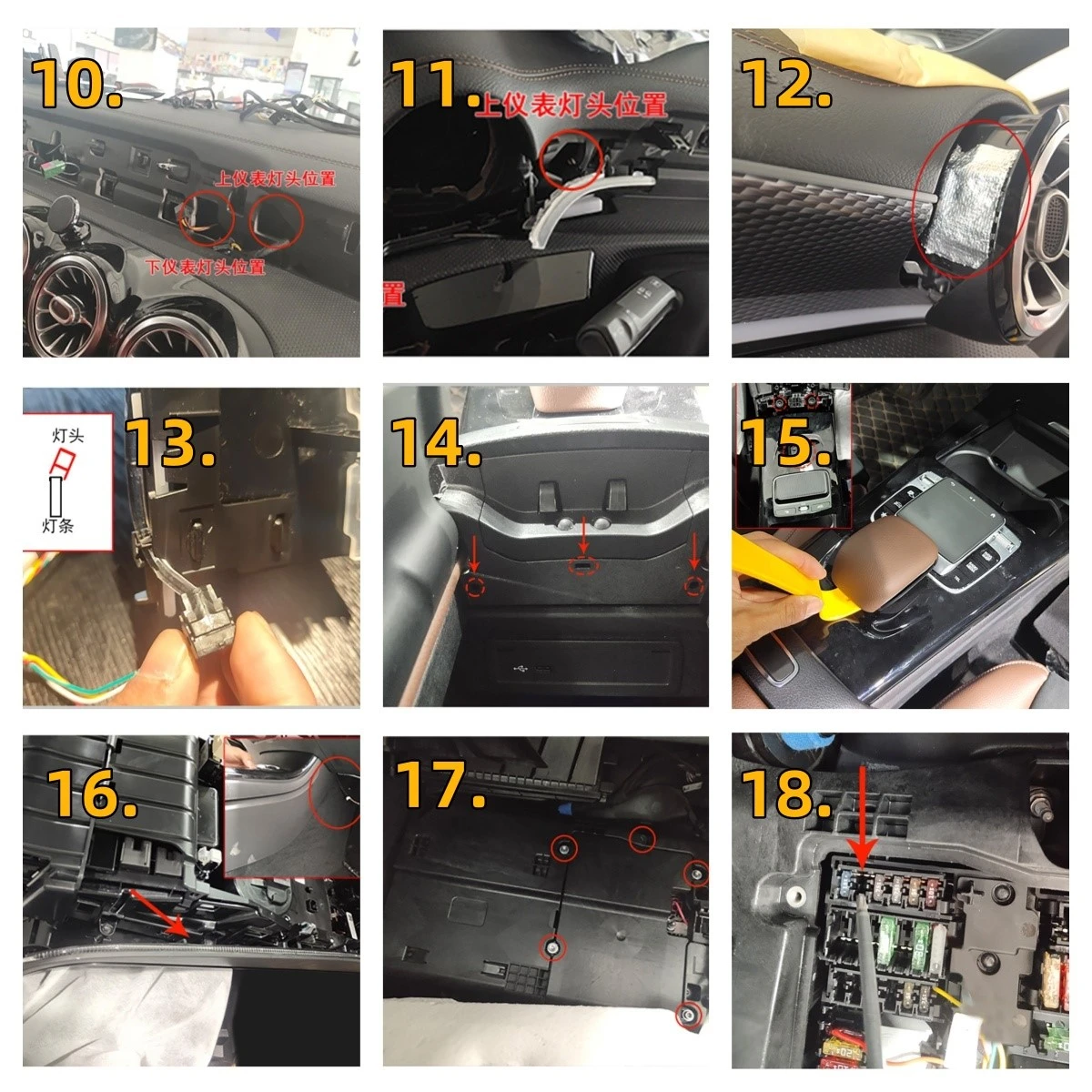

● Poista instrumenttiatmosfäärin kevyt puulevy. Sisällä ei ole ruuveja. Instrumenttiatmosfäärivalopuulevy hitsataan yrityksemme tunnelmavalonauhalla samalla tavalla kuin auton oven tunnelmavalolevy. Johtoja asennettaessa johtosarja on jaettu ylempään ja alempaan instrumenttiin. Muista erottaa kolme lampun päätä alemmasta instrumentista.

● Johdinsarja tulee ulos vasemman kuvan reiästä. Kiinnitä huomiota ylä- ja alainstrumenttien erottamiseen. Kun asennat ilmakehävalolevyä, kiinnitä huomiota siihen, että lampun pää ja lampun putki on asetettu paikalleen:

● Laitteen valopalkki on kohdistettu heijastavan paperin kanssa. Heijastava paperi on kiinnitetty oikeaan ilmanpoistoaukkoon. Käytä heijastavan paperin periaatetta, jotta instrumentin valopalkki on kirkkaampi ja valaistu tasaisemmin.

● Aseta lampun pää paikalleen työntämällä toinen pää vinosti sivulta ja sitten toinen pää. Älä työnnä lampun päätä suoraan sisään, muuten valonauha katkeaa helposti.

● Irrota satula painamalla ensin pientä ruuvimeisseliä kolmesta reiästä eteenpäin nuolen kohdalta käsinojakotelon kytkimen verhoilun poistamiseksi. Kun olet poistanut sen, irrota kaksi sisällä olevaa ruuvia.

●Voit irrottaa nahkaosan, jossa on kolme ruuvia, vääntölevyllä. Irrota kaksi ruuvia käsinojakotelon kytkimen alta ja kolme ruuvia tämän sisällä, yhteensä viisi ruuvia, ja nosta koko satula pois. (Huomaa, että alkuperäisen auton käsinojan laatikkovalo ja vesikupin valo ovat erittäin tiukkoja. Irrotettaessa käytä pientä litteää päätä avataksesi kuoren ensin. Älä vedä suoraan, muuten on helppo rikkoa alkuperäisen auton valonauha)

●Yrityksemme läpinäkyvä valonauha on kiinnitetty satulan sisäpuolen molemmille puolille. Alkuperäisessä autossa on varattu paikka. Yrityksemme ympäristövalon neljä lampun päätä on kiinnitetty läpinäkyvään valonohjainpalkkiin ja lampun päälinja kulkee satulan etupuolelta oikean jalkakuoppaan.

● Irrota vasemman kuvan viisi ruuvia, matkustajan oven kynnyksen muovinen suojalevy, oikea kolmiolevy ja jalkatilan suojalevy, niin voit vetää matkustajan maton ylös ja etsiä sulakkeen. Valonvalomoduulimme virtalähde on kytketty F142:een, ja moduuli on myös kiinteästi lähellä tätä.

●Sulakkeen F142 sijainti
Sulakkeen takaosa on moduulipaikka, johon liitämme CAN-linjan

●Etsi STERN-liitin SAM-moduulista sulakkeen takaa. Ympäristövalomoduulimme violetti CAN-linja on kytketty nastaan ​​18. Valkoinen on kytketty nastaan ​​8.
